聚四氟乙烯（PTFE)垫板性能 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
添加时间：2015-3-27 13:30:17 摘抄：网络 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
聚四氟乙烯密封垫片的性能 1.化学稳定性：以PTFE为主体材料制成的密封垫片都具有优良的化学稳定性。对于各种腐蚀性介质，除熔融的碱金属(如金属钠)和热态液氟外，其它均可适应(见表1)。 表1 PTFE在不同温度下化学稳定性
2.吸附性与透气性：PTFE制品具有吸附性能。这是因为其分子间有微小间隙，对粘度小、渗透性强的物质会产生吸附作用。因此，在一定压力下，对一些粘度小的气体可产生渗透泄漏（见图1），所以用纯PTFE制成的密封垫片，不宜用于真空系统的密封。

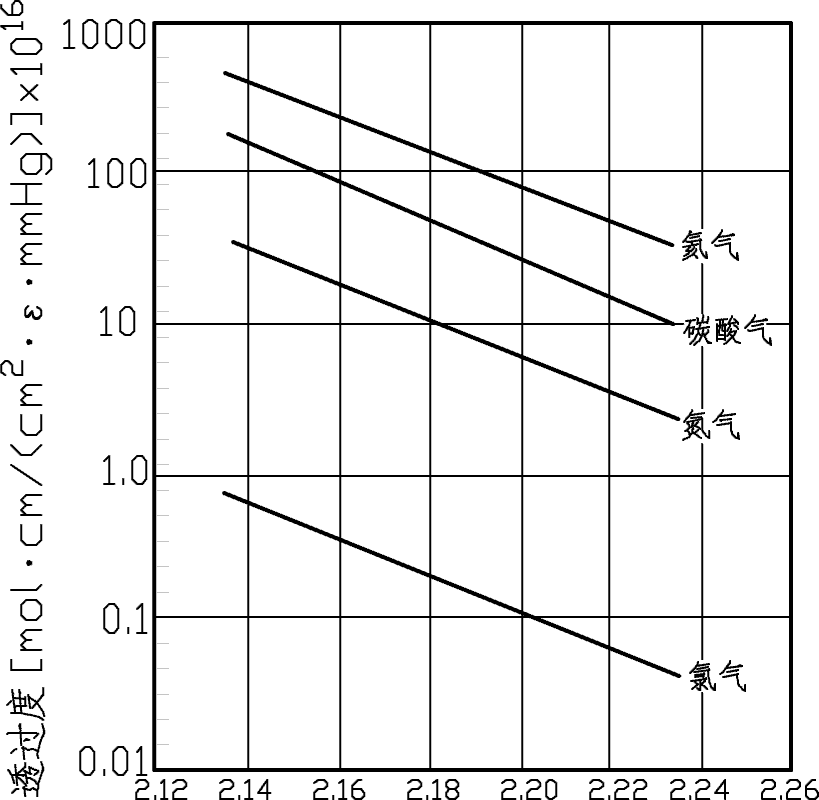

图1 气体对PTFE的渗透性

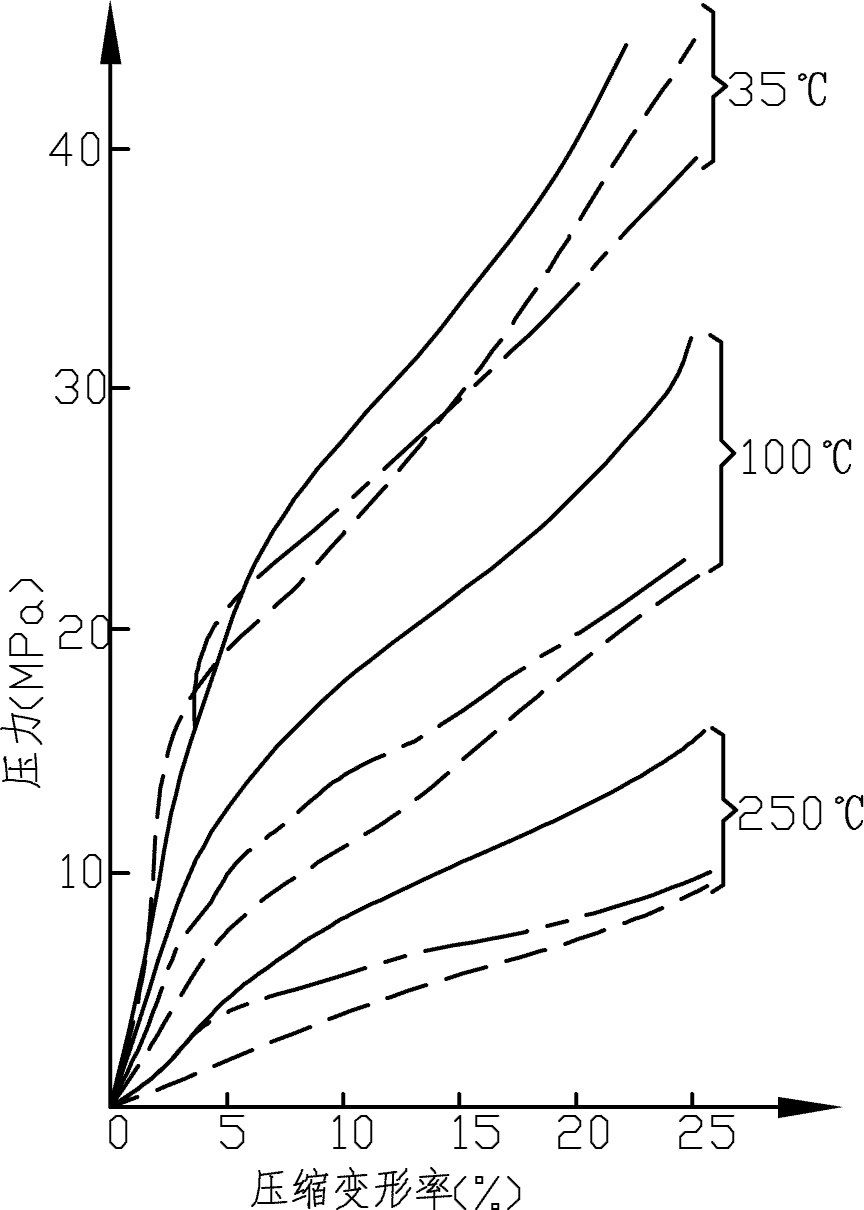

3.压缩变形率：纯PTFE或填充的PTFE压缩变形率在一定的范围内，随着温度的升高而增大，（见图2）。

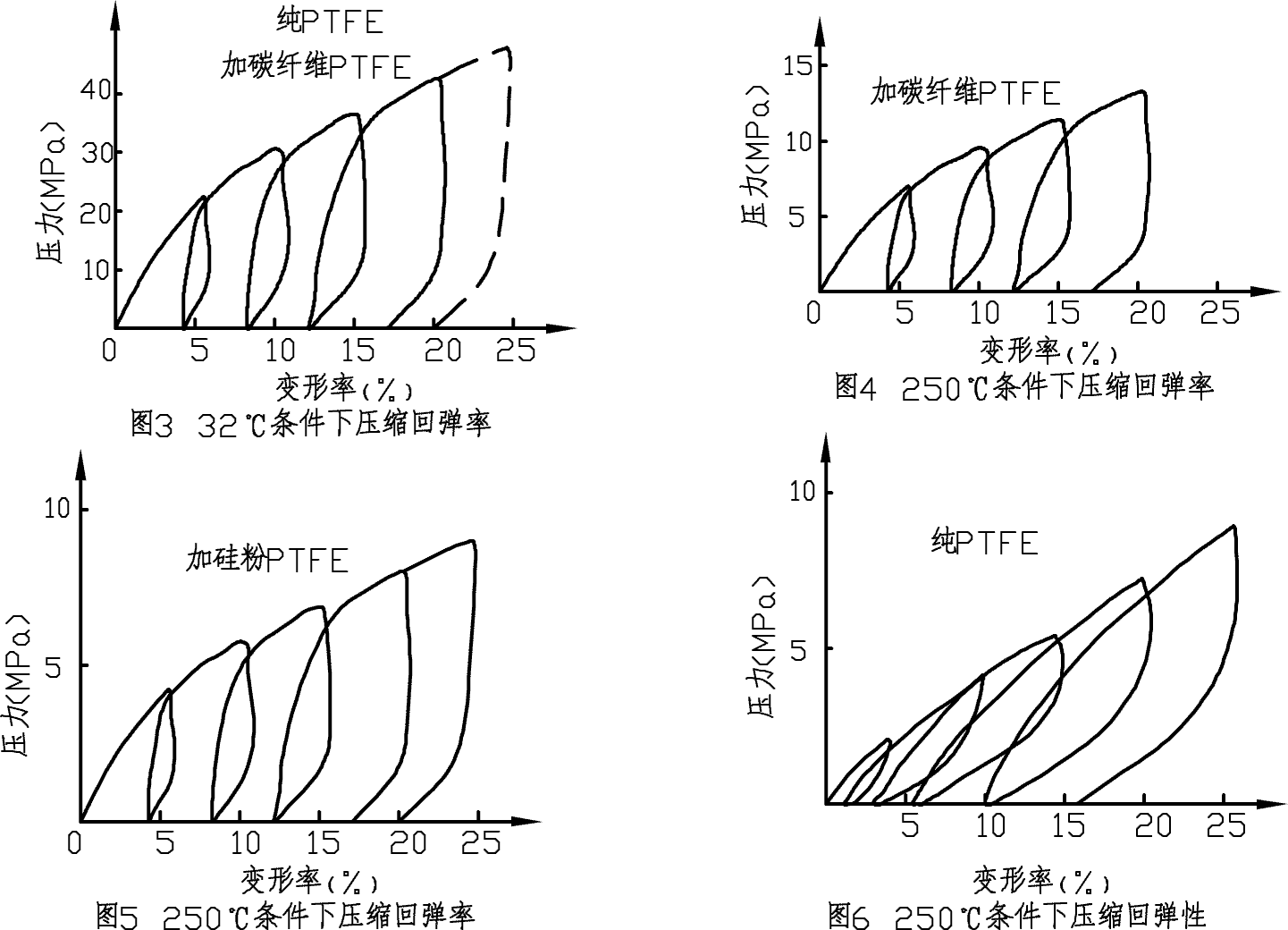

——加碳纤维PTFE，—·—加硅粉PTFE，-----纯PTFE压缩回弹性亦有类似的现象，图3图6是几种PTFE垫片在不同温度下的压缩回弹曲线。如图所示，在低温下纯PTFE垫片的压缩回弹率比填充PTFE垫片高；在高温下情况则相反。
4.应力松弛性能：PTFE密封垫片长时间在缓慢的塑性变形，即所谓“冷流现象”。PTFE的冷流会造成密封垫片的应力松弛，从而引起泄漏。为改善PTFE的冷流性，可以在其中填充硅粉或玻璃纤维等。如7所示，填充硅粉的PTFE，其残留应力率明显提高。

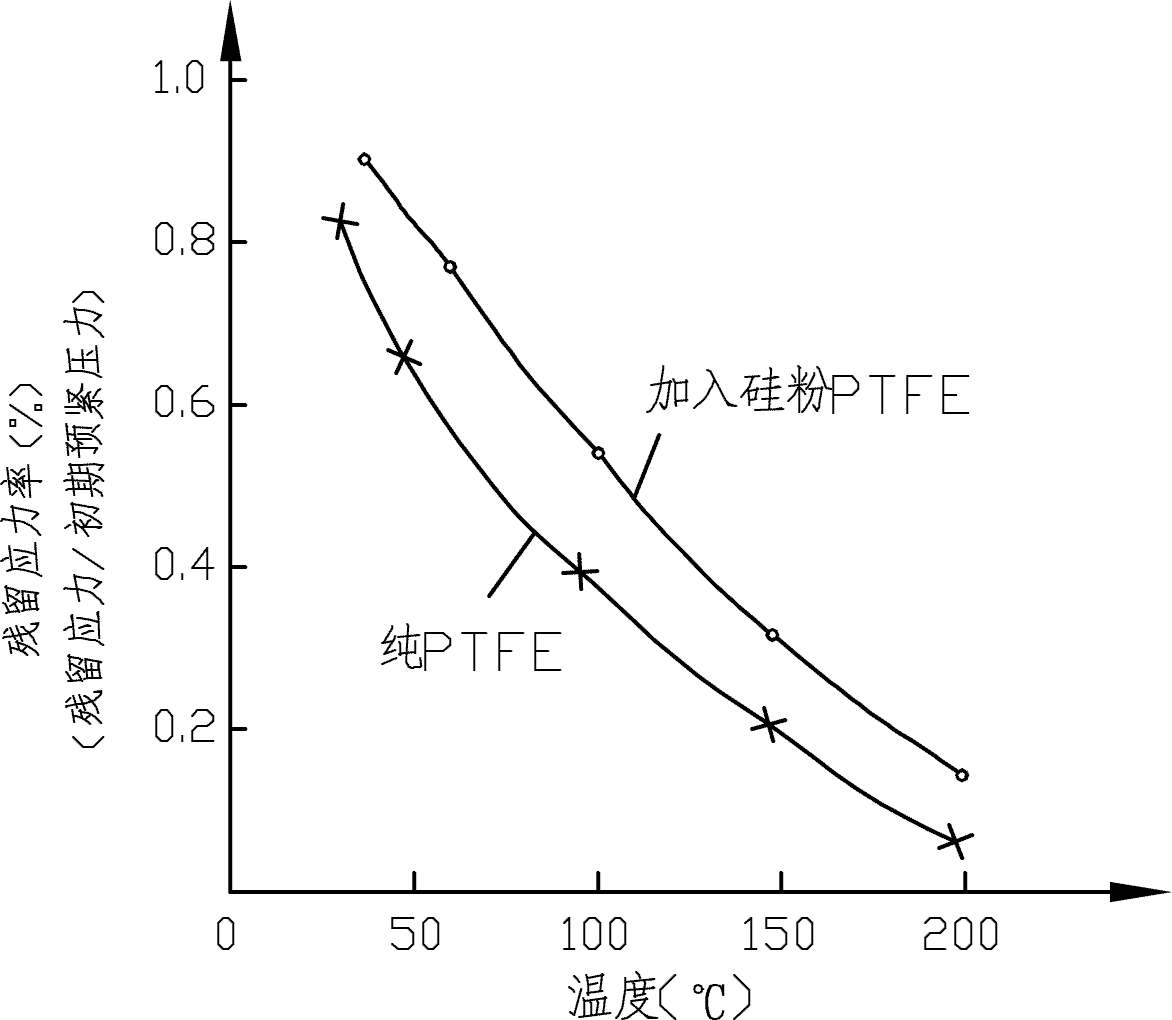

图7 PTFE应力松弛曲线
试验垫片规格：Ø50mm×Ø30mm×1.0mm；加热时间：24h；预紧压力：15MPa
5.热胀性：PTFE的热膨胀性高于其它材料，这是它作为密封材料的缺点之一。此外，这种材料的导热性也很差。填充其它材料可以使其热胀性有显著改善，详见图8。

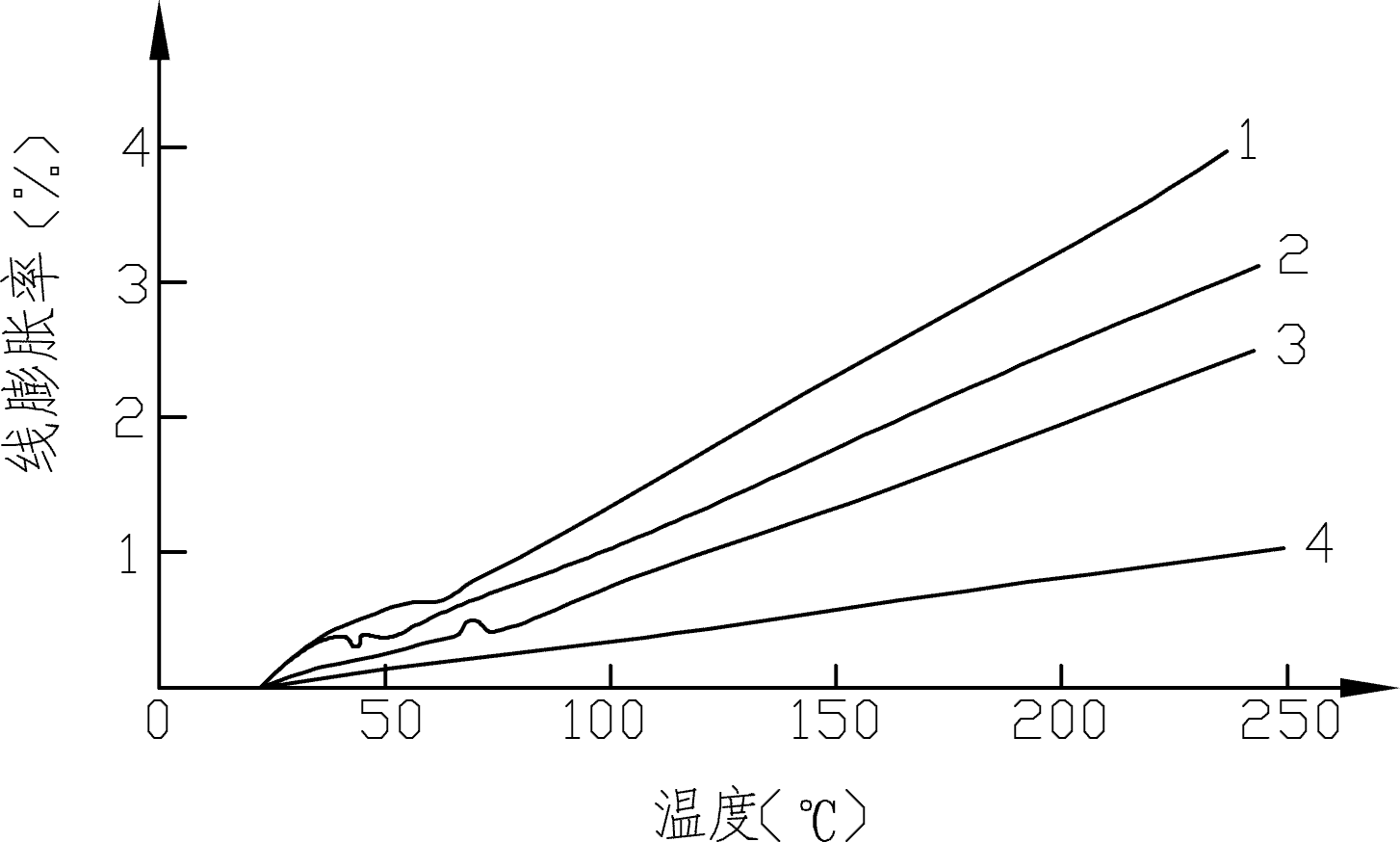

图8 几种PTFE垫片的热涨率
1— 纯PTFE，2—加20%硅粉的PTFE，3—加20%石墨的PTFE，4—加40%碳纤维的PTFE
6.几种PTFE复合密封垫片的压缩回弹性能：PTFE包覆垫片，由于包覆材料不同，垫片结构形式也不同。在相同条件下，它们的压缩回弹值也不相同。在选型时应注意这一特点。
三、各种PTFE密封垫片的应用范围
纯PTFE、填充PTFE和包覆PTFE密封垫片的性能各有差异，所以，在实际应用中，对密封部位接触面的构造及预紧力的选择必须适宜，不然会直接影响密封效果。表2是通过实验测得的各种PTFE密封垫片的适用范围。
表2 各种PTFE密封垫片应用情况
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
