　　碟簧可以组合起来使用。是按照不同的序列排列进行组合，其使用方式有四种，分别是：

　　1、单一碟簧：一枚碟簧

　　2、对合组合：所有垫圈对向排列，一组单片碟形弹簧按照不同方向交替对合使用

　　3、叠合组合：所有垫圈并向排列，一组单片碟形弹簧按照相同方向叠合使用

　　4、复合组合：叠合组合和对合组合的组合。

　　组合使用的碟簧可得到额外的负荷灵活性。碟簧组的变形与单个弹簧相同，给定变形量时的载荷则是单个弹簧的N倍(N=碟形弹簧组内单片弹簧片数)。对合组合情况下，碟形弹簧组变形是弹簧组内单片弹簧变形量的总和，载荷则与单片弹簧相同。对于由单片碟形弹簧或弹簧组组成的组合碟形弹簧的变形和载荷计算。下面图1至图5五幅图片是不同方式的碟簧组合的变形量的图解。

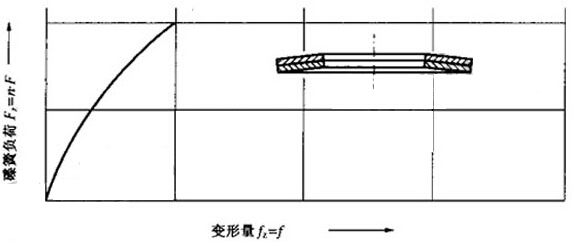

图1、叠合组合碟簧的变形量的图解

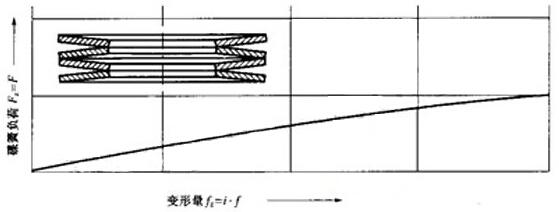

图2、对合组合碟簧的变形量的图解

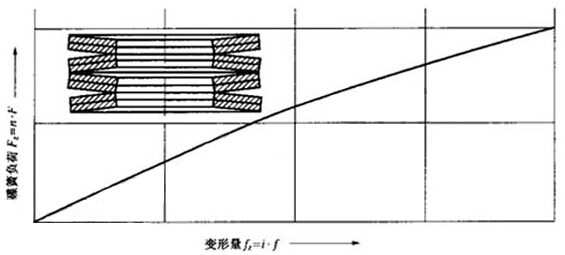

图3、复合组合碟簧的变形量的图解

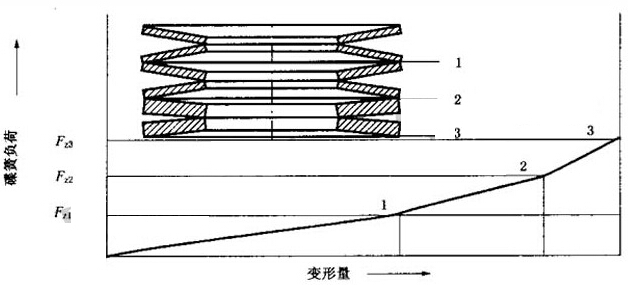

图4、不同厚度的对合组合碟簧的变形量的图解

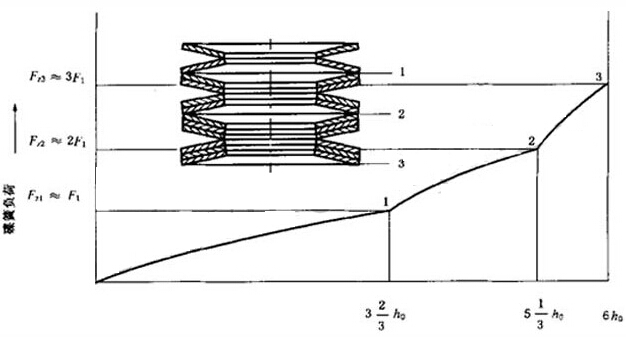

图5、不同叠合片数的复合组合碟簧的变形量的图解

　　可以通过将由不同片数碟形弹簧组成的叠合组合弹簧或不同厚度的单片碟形弹簧组合成碟形弹簧组来获得递增的载荷特性曲线，在这种情况下，弹簧组达到压平位置或极限行程后，单片弹簧或组合弹簧将不再对弹簧组的变形产生影响。

　　可以通过将由不同片数碟形弹簧组成的叠合组合弹簧或不同厚度的单片碟形弹簧组合成碟形弹簧组来获得递增的载荷特性曲线，在这种情况下，弹簧组达到压平位置或极限行程后，单片弹簧或组合弹簧将不再对弹簧组的变形产生影响
