POC型干式煤气柜国产橡胶密封带的应用
添加:2015-11-16 9:58:12    游览:1735    来源:www.aosailuo.cn

   摘要:介绍国产橡胶密封带在100000m³POC型干式煤气柜上的应用,具体叙述了橡胶密封带结构及各项公益参数

  关键词:POC型;煤气柜;橡胶密封带;应用

  1.前言

  POC型干式煤气柜是集曼型(MAN型)煤气柜(稀油密封)和可隆(klonne)煤气柜(干油密封)有点于一身的新型煤气柜,它具有外形结构美观、储气压力高、密封性能好,制造工艺简单、使用寿命长、重量轻和钢结构造价低等优点。POC型柜是曼型柜与可隆柜的换代产品,代表了当今国内干式煤气柜的最新前言发展技术,是今后干式煤气柜的主要发展方向之一。

  目前国内仅有4座POC型干式煤气柜,韶钢占了有3座,另一座在贵州水钢。国产橡胶密封带2003年在韶钢2#10万m高炉煤气柜与水钢15万m³高炉煤气柜首次应用成功。

  2.POC型干式煤气柜的工作原理与参数

  2.1 工作原理

  POC型干式煤气柜的密封容积是由活塞、活塞密封装置(橡胶密封带、夹持机构、加力机构)、侧板和底板组成。通过活塞和活塞密封装置(包括密封油)上下移动以适应柜内煤气量的变化。煤气储存量的增加或减少,靠活塞与活塞密封装置上升或下降来实现,当外部管网煤气压力高于柜内煤气压力时,活塞与活塞密封装置上升,构成储存煤气容积增大;当外部管网煤气压力低于柜内煤气压力时,活塞与活塞密封装置下降,构成储存煤气的容积减少,通过气柜自行吞吐实现稳定管网压力的作用。

  2.2 煤气柜参数

  煤气柜参数如下:

  (1)介质名称:高炉煤气

  (2)储存温度:<50℃

  (3)高炉煤气含尘量:<10mg/m³

  (4)煤气压力:910kpa

  (5)含水量:饱和

  (6)介质成分:V%(见表1)

表1 介质成分

  3.橡胶密封带的技术性能要求与参数

  3.1 性能要求

  POC型干式煤气柜是用橡胶带密封柜内煤气。橡胶密封带是气柜活塞密封系统(四层橡胶密封带、夹持机构、加力机构)的关键部件,其性能直接影响到气柜能否安全使用和使用寿命长短(POC型柜用橡胶密封带取代了曼型柜的钢制滑块,其使用寿命可达到10a以上,而钢制滑块因易磨损等因素使用寿命仅有4a),其密封件的种类、结构形式和价格直接影响到建柜的一次性投资与气柜运行后的生产维护检修费用。橡胶密封带在受力的情况下,要求它能长期浸泡在密封油中做往返上下运动,橡胶密封带具有较低的永久变形、优异的耐油性能、优良的耐磨性能和耐老化性能、适当的温度、降低的摩擦系数以及良好的耐低温性能和抗静电性能,密封性达到每座油泵站单台油泵每次运行7min,每昼夜工作小于20次,活塞运行压力波动为±150pa。

  3.2 橡胶密封带的结构

  橡胶密封带为多层织物增强橡胶制品,内层油一胶芯,其端面具体结构尺寸如下:宽度±1mm,厚度:25±0.15mm,胶芯尺寸为45x15mm,胶片27层,增强层数为25层,其中宽布为上下各5层,中间13层,外包一层帆布。工作面为多层织物面具有一定的存油作用,橡胶材料组成为:基体材料为丁腈橡胶,并含有一定量的聚氯乙烯和酯类。

  3.3 橡胶密封带的性能参数

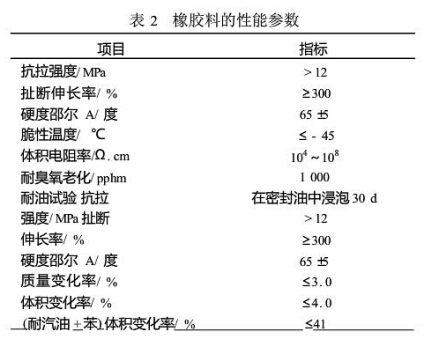

  3.3.1 橡胶料的性能参数

  橡胶料的性能参数见表2

表2 橡胶料的性能参数

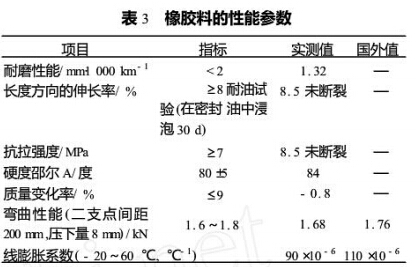

  3.3.2 橡胶带成品的性能参数

  橡胶带成品的性能参数见表3

表3 橡胶料的性能参数

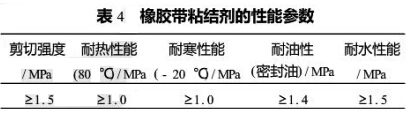

  3.3.3 橡胶带粘结剂的性能参数

  橡胶带粘结剂的性能参数见表4

表4 橡胶带粘结剂的性能参数

  4.结束语

  韶钢2#10万m³高炉煤气柜采用的国产密封橡胶带,通过橡胶厂家多年的消化研制,其各项性能参数满足POC型干式柜的设计、运行要求,其价格约为70万人民币,比采用日本密封橡胶带(约29万美元)的1#新型干式煤气柜节约了100多万元人民币,极大降低工程投资成本,韶钢和水钢煤气柜国产密封橡胶带的应用为国产化密封橡胶带在POC型干式煤气柜上的使用与推广提供借鉴。

  参考文献

  [1]刘扬程.冶金企业煤气的生产与利用M.北京:冶金工业部,1987.240~252
