奥赛罗首页 奥赛罗产品中心 奥赛罗技术支持 加盟合作 关于奥赛罗 联系我们
今日: 2022-12-3
  当前位置:网站首页 > 技术资料 > 技术资料
技术资料
技术服务
新闻资讯
  聚四氟乙烯垫板/垫片
  高温碟簧
  膨胀聚四氟乙烯密封带
  石墨增强垫板/垫片
  无石棉垫片
  耐高温垫板
销售电话
0311-87316999
0311-87316888
0311-87319366
13930472688
othello_china@163.com
zhang.2688@163.com
改性聚四氟乙烯的制备
添加:2015-10-13 13:54:33    游览:1655    来源:http://www.aosailuo.cn/

  改性聚四氟乙烯垫片密封材料的制备工艺流程如下图。

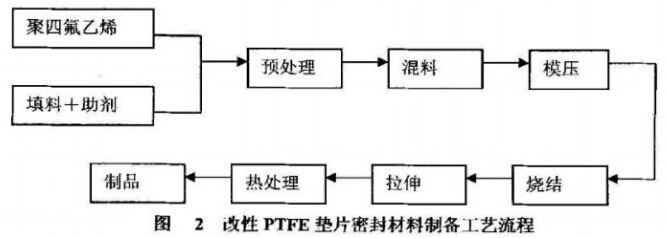

图2 改性聚四氟乙烯垫片密封材料制备工艺流程

  具体制备过程如下:

  (1)预处理

  ①树脂预处理

  市面上销售的悬浮聚四氟乙烯树脂在运输和储存过程中产生大量热量,使得其易结团,使用前须将其在22~25℃左右的空调环境下放置24销售,然后过100目筛。

  ②填料预处理

  利用偶联对填料进行表面改性的原理见图3.

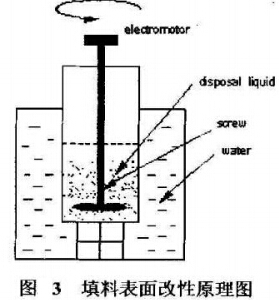

图3 填料表面改性原理图

  将填料加入偶联剂处理液中,利用电机带动螺旋桨对混合溶液进行高速搅拌,实现颗粒与处理液的充分混合,混合过程中采取水浴加热,保持处理过程中的温度在80℃~90℃之间,处理时间30min,然后,将其在80℃~90℃之间进行干燥处理。

  (2)混料

  采用干法混合。将处理和的PTFE悬浮树脂、填料以及其它助剂按比例和密度由小至大的顺序倒入三维运动混合机内混料5-10分钟后取出。取出后放进烘箱内至恒重,然后过100目筛。

  (3)模压

  将混合好的料称量后装入自制的模具内,置于万能材料试验机上冷呀成型,经过缓慢升压、保压、缓慢降压过程,制得不同厚度的板材。脱模,取出制品静置1h~2h,释放压力。

  (4)烧结

  将模压成型的试样放入烧结炉内,在一定升温速度、保温时间、降温速度下自由烧结,从而达到足够的初始强度,为拉伸取向创造条件。不同的填充PTFE材料烧结工艺参数不同。

  (5)拉伸

  将烧结成型的试样切成哑铃形拉伸试样,尺寸和形状如图1所示,在常温下或在烘箱中加热到一定温度时,置于微机控制电子万能材料试验机上拉伸成型,拉伸速度恒定,达到预定的拉伸比时停止拉伸。不同的填充PTFE材料拉伸工艺参数不同。

  (6)热处理

  拉伸完成后,将拉伸成型的试样在自制的夹具中夹紧、固定,施加一定的应力,然后放入烧结炉内继续缓慢加热,在一定的升温速度、保温时间、降温速度下热定型;随后让PTFE制品随炉冷却或将PTFE制品从烧结炉中取出,以不同的冷却速度进行空冷或水冷至室温,卸下试样,得到制品。

  更多关于聚四氟乙烯垫片的信息,请致电奥赛罗公司0311-87316999。传真:0311-87316222,奥赛罗公司诚招代理商加盟合作。

上篇:垫片的性能研究    下篇:垫片选择的注意事项
奥赛罗密封 电话:0311-87316999   地址:石家庄高新区湘江道319号    版权所有  ©  河北奥赛罗密封材料有限公司    冀ICP备11008809号-2
公司官方网址:aosailuo.com(主站)    aosailuo.net(液压)    aosailuo.cn(垫板/垫片)    aosailuo.com.cn(盘根)
