法兰垫片紧固件(螺栓)的上紧程序
添加:2016-7-7 10:07:02    游览:1249    来源:www.aosailuo.cn

  法兰紧固件上紧方法分为手工上紧,机械上紧。手工上紧多采用锤击法用手工扳手上紧,锤击法上紧无法定量控制上紧力大小,锤击的冲击力有时甚至会造成螺纹咬死,破坏密封。目前国内不少施工人员和操作、维护人员仍在以锤击方式随意上紧法兰,法兰泄漏当然是很自然的。

  机械上紧工具有:力矩扳手、液压螺栓拉伸器、超声波螺栓伸长测试仪、螺栓应力测量仪。力矩扳手上紧时,接头系统的端面摩擦及螺纹副摩擦会影响到至少50%的扳手预紧力矩转化为上紧力,在计算预紧力矩时应予以充分考虑。液压螺栓拉伸器、超声波伸长测试仪和螺栓应力测量仪均能有效控制螺栓拉伸力的大小。超声波伸长测试仪和螺栓应力测量仪对上紧力的控制精度和成本要求均远高于液压螺栓拉伸器,多用于极为重要的场合,如:核反应器。对大直径法兰的紧固件的上紧优先推荐用液压螺栓拉伸器按正规的上紧程序上紧。

  为保证法兰密封的可靠性,发达国家对螺栓上紧程序极为重视,ASME甚至为此专门制定标准:ASMEPCC12013 进行规范,并对操作人员进行螺栓上紧程序培训。

  紧固件上紧程序:

  1、上紧前检查与准备; 现场加强对法兰密封面和垫片的保护, 避免法兰和垫片密封面出现划痕和损伤; 当现场装配大直径法兰发现法兰对中不良时,决不允许采用强力组装。应先通过调整管线位置使其对中且平行度达到要求后再行装配。上紧前应对紧固件进行充分润滑。润滑剂应质量合格且满足紧固件使用工况要求。例如:用在高压工况的紧固件润滑剂应含铜、 镍或石墨等承载成分。用于高温工况的紧固件应涂抹能耐当前高温工况的润滑剂和防咬合剂。

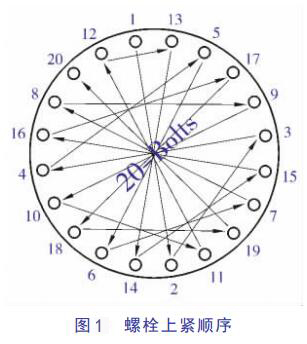

  2、法兰螺柱的紧固; 紧固原则:螺栓紧固过程应按对角线成对进行,并做到对称、均匀、逐渐紧固,达到松紧适度。以20 个螺栓的法 兰为例,上紧顺序如图1所示。

图1 螺栓上紧顺序

  第一遍,按图所示顺序,成对上紧螺栓,加载紧固力应为所需施加紧固力的30%。第二遍,重复第一遍加载顺序,增加紧固力值至所需施加紧固力的60%。第三遍,重复第二遍加载顺序,增加紧固力值至所需施加紧固力的100%。第四遍,最后的紧固应对每一个螺栓逐个相邻的次序进行,确保所有的螺栓受力均衡。

更多垫片的信息欢迎访问高温碟簧网站:奥赛罗密封 咨询电话:0311-87316999 奥赛罗诚招密封件代理商,密封带
