OTHELLO几种常用碟簧产品的介绍
添加:2018-9-6 12:00:33    游览:1328    来源:www.aosailuo.cn

  碟簧又名贝勒维尔弹簧垫圈,是法国人贝勒维尔发明的,是用金属板料或锻压坯料而成的截锥形截面的垫圈式弹簧。通常用弹簧钢制成,可以承受静态载荷,非交变载荷或动态载荷,能够满足严格的疲劳寿命和加载损失的要求。本文主要介绍几种常用碟簧产品。

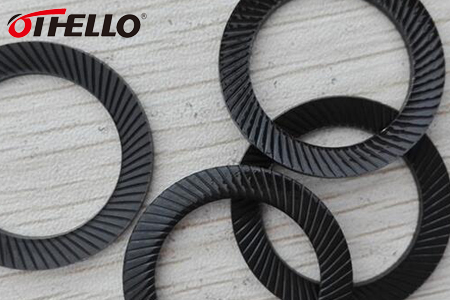

防松碟簧

  1、防松碟簧

  防松碟簧的表面采用斜齿形结构,增加螺栓与碟簧、法兰与碟簧之间摩擦力,解决了螺栓连接的安全问题。同时也增加了螺栓的自锁功能,弹力补偿更增加了摩擦阻力,预防震动后螺栓产生的松弛。。

  防松碟簧主要用于载荷不是太大,但震动剧烈的螺栓上,能有效防止螺栓松动、倒丝等现象,起到锁紧的功能,补偿了预紧力,确保密封持久可靠,对螺栓与设备均有良好的通用性。

  设计:根据使用的现状条件及受力状况,采用公司自主开发的计算机辅助设计系统,确定碟簧垫圈的几何尺寸及相关加工要求。

  材料:根据客户使用条件,精选合适的材料,最大限度的满足客户需求。常用材料有65Mn, 60Si2MnA、磷青铜、不锈钢等。

  表面处理:防松碟簧的表面处理方法有发蓝、电镀、电泳和机械镀锌等。

  适用场所:防松碟簧用于精密的光学仪器、机械、汽车、飞机等高端产品。

  规格: 防松碟形弹簧垫片常用规格M6~M36,也可根据用户要求设计生产制造。

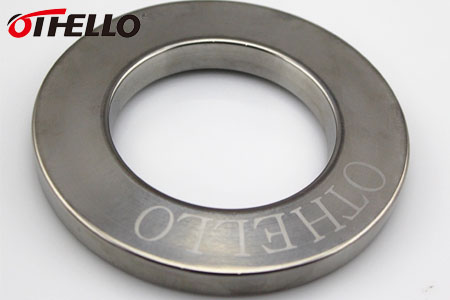

预紧碟簧/高温预紧碟形弹簧

  2、预紧碟簧/高温预紧碟形弹簧

  预紧碟簧是采用特殊材质,通过精确计算后确定的结构形状,可以在很小的变形下提供足够的预紧力载荷,从而有效地减少密封失效的风险。例如在换热器上浮头和大盖螺栓两侧安装高温预紧碟形弹簧,使换热器浮头和大盖在温度、压力的频繁波动下,高温预紧碟形弹簧有足够的变形来补偿而引起的预紧力的改变,防止螺栓和垫片失效。

  预紧碟簧/高温预紧碟形弹簧具有超强补偿作用,可以补偿因热胀冷缩而导致的预紧力反复改变,使预紧力保持稳定不变,防止螺栓疲劳和垫片失效。预紧碟簧保证设备在其工作温度范围内波动,而密封性能不变,并可有效避免由于温度波动而导致设备密封失效出现泄漏现象发生。此外,还可以补偿因介质压力变化而引起的预紧力改变,防止螺栓和垫片失效。

  预紧碟簧/高温预紧碟形弹簧技术标准:

  (1)高温预紧碟形弹簧的设计、生产标准DIN2092、DIN6796以及GB/T1972-2005

  (2)高温预紧碟形弹簧检验标准DIN2092、DIN6796以及GB/T1972-2005以保证产品质量。

  (3)材料标准为ASTMA681(美国材料试验协会标准)

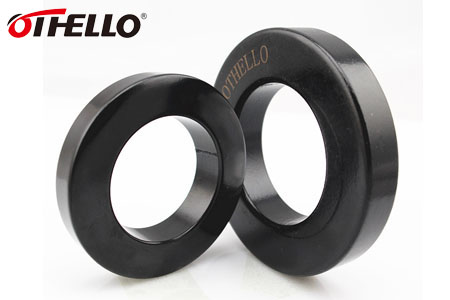

高扭力预紧碟形弹簧

  3、高扭力预紧碟形弹簧

  高扭力预紧碟簧垫片刚度大,缓冲吸振能力强,能以小变形承受大载荷,避免因机械振动造成螺栓松动,保证密封持久可靠。具有变刚度特性,用同样的碟簧采用不同的组合方式,能使碟簧特性在很大范围内变化。

  高扭力预紧碟形弹簧垫片应用在大载荷、高扭力场合。如:阀门、管道法兰螺栓预紧;风机、泵、离心机的地脚螺栓和法兰预紧;换热器、反应釜、搅拌器的法兰螺栓预紧;离合器、发电机、管道支吊架装置的预紧;电力母线螺栓预紧;缓冲装置、刹车装置、高压电缆补偿装置等设备的各种其他工程应用。

  高扭力预紧碟形弹簧垫片常用规格M10~M100,也可根据用户要求设计生产制造。

  高扭力预紧碟形弹簧垫片可选材质的使用温度范围为-240~+750℃。

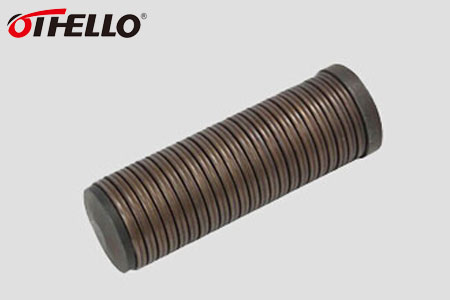

缓冲拉伸碟形弹簧

  4、缓冲拉伸碟形弹簧

  缓冲拉伸碟簧垫片与圆柱螺旋弹簧相比具有载荷传递集中、体积小、负荷大、单位体积变形能大、缓冲吸振能力强以及组合使用方便等特点,在很多空间小、载荷要求高等情况下取代普通弹簧,尤其适应了一些设备小型化、多功能化的设计需要。

  缓冲拉伸碟形弹簧垫片可广泛应用于各行业中的各种设备中,如制动器、安全过载荷装置、机械启动器、工业电炉、离合器、模具等。

  缓冲拉伸碟形弹簧垫片内径Φ3.2~Φ127,也可根据用户要求设计生产制造。

  在我们OTHELLO(奥赛罗)工厂内部,对各个生产工序的在线检测确保了奥赛罗碟型弹簧优异的产品质量。所有碟簧出厂之前都会进行硬度检测、强度冲击、疲劳试验、尺寸检验、外观检测等。欢迎咨询:0311-87316999
