高温管道法兰连接系统密封——高温预紧碟簧
添加:2020-6-16 9:58:00    游览:977    来源:奥赛罗密封

  工业企业中,高温管道设备无处不在,例如石化厂的高温高压管道、高温加热器、换热器、反应器以及各类钢厂电炉、轧钢机等等。安装管道和设备往往是在常温常压下进行的,管道及设备上元件的连接大多都采用法兰连接的方式,因此法兰、螺栓和密封件等就构成了连接系统。

  连接系统的密封是否可靠至关重要,往往在连接初期及试压阶段,系统是可靠密封的,一旦系统正式运行起来,随着温度及压力的上升、下降,经过多次循环后,连接系统逐渐出现泄漏,即使不停的多次拧紧螺栓也无法解决泄漏问题,泄漏仍在继续加大直至停修,严重影响生产的正常运行。

  如果系统内密封的是有毒或易燃易爆介质,这种泄漏的后果更是不堪设想。频发的中毒、爆炸事故已让人们不寒而栗。

  研究表明,泄漏多发生在高温高压的管道和设备上,由密封垫片质量不良导致的泄漏只占一小部分,大部分是因为连接系统的连接副,如连接螺栓的预紧力松弛造成的。原因是管道或设备的温度和系统压力变化幅度越大,螺栓预紧力松弛的现象越多,系统泄漏也越严重。

  系统开机时温度升高,停机时温度下降,管道、法兰、螺栓之间的热胀冷缩

  速率不同,因而导致螺栓预紧力反复改变,当螺栓预紧力降到密封垫片所需的最小密封预紧力以下时,便出现了泄漏。

  为了避免泄漏,人们在尝试各种方法,最显著的是使用高温预紧碟簧(下图所示),高温预紧碟簧具有超强补偿作用,可以起到防松和补偿预紧力的作用,尤其适用于高温系统的温度及压力变化幅度太大的工况下。

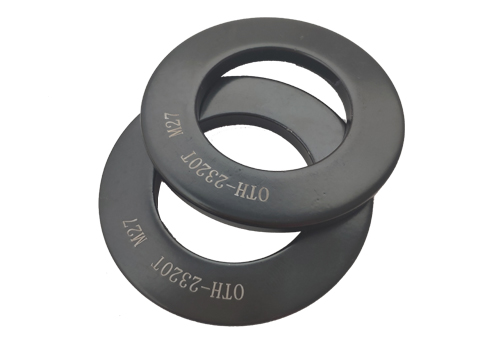

高温预紧碟簧图片

  奥赛罗密封公司的高温预紧碟簧的使用温度范围在240~+750℃,可以完全满足高温环境下密封的需要。高温预紧碟簧主要应用于反应器、热交换器、高温阀门及高温泵的法兰螺栓紧固处,特别是温差超过100℃的螺栓连接处。

  许多实例都充分证明了预紧碟簧在高温系统密封上的优良效果。在炼油装置,如加氢反应装置中的中压蒸汽管线,采用的是金属八角垫为密封垫片,管线通蒸汽和停止通蒸汽时能造成连接法兰有300℃左右的温差,管线的法兰连接处有多处发生严重的泄漏,即使多次对螺栓进行拧紧,也无法消除。当在法兰的螺栓螺母间安装上了OTHELLO奥赛罗密封预紧碟簧后,多次通停蒸汽都未发生任何泄漏,系统运行得非常稳定可靠。

  相关阅读:

  高温碟簧安装的几点注意事项

   高温预紧碟簧的密封工作原理

  高温预紧碟簧在中压蒸汽管网系统上的应用

  更多关于高温碟簧的信息,请致电奥赛罗公司0311-87316999。奥赛罗公司诚招代理商加盟合作
