化工过程中重要的密封辅助材料——碟簧的原理
添加:2024-3-5 11:49:44    游览:60    来源:网络

  碟簧是化工过程中重要的密封辅助材料,碟簧又叫做贝勒维尔弹簧垫圈,呈圆锥形盘状,安装于法兰或其他密封组件螺母下部。可以单个使用,也可以将多个碟簧进行串联或并联使用。

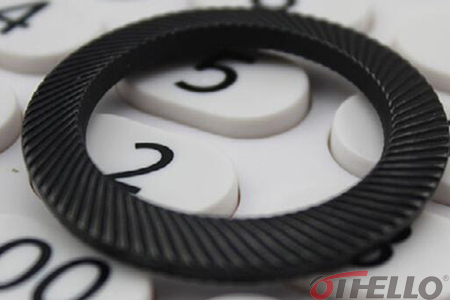

碟簧

  碟簧在螺母的上内缘和下外缘处承受来自螺母沿轴向作用的静态或动态载荷,螺母紧固后,碟簧被压缩而产生的形变,其产生的弹性势能作为储存能量,形成碟簧的载荷。

  碟簧被压缩产生的弹性势能在必要时可以自动转化为压缩载荷,形成密封所需要的附加载荷,可以降低垫片、填料使用过程中对螺母持续上紧的需求。

  当螺母出现松动时,碟簧会释放部分势能,以保持法兰连接间的压力达到密封要求。这减少了实际操作过程中的人工成本,并降低了生产过程中螺栓松弛、压缩载荷降低所造成的泄漏风险。

  碟簧被压缩产生的应力分布在碟簧上由里到外分布规律为均匀减小,可以在较小的行程内实现较大的补偿力。

  工业生产设备在一定的温度、压力和震动下使用一段时间后,螺母会松动,使得垫片的工作密封比压下降。当比压降至垫片的zui小工作密封比压以下时,垫片将无法有效密封,并开始产生泄漏。此时,密封螺栓的变形伸长由碟簧的回弹补偿,以保持足够的密封压力。

  以上内容摘自网络 ,如侵删!
