柔性石墨金属缠绕垫片的研究
添加:2024-3-14 15:26:31    游览:51    来源:网络

  在应用金属缠绕式垫片的时候,一般需要通过缠绕的方式将金属、非金属缠绕带采取交替缠绕方式, 在密封面上搭配使用金属内环、金属外环,可以顺利组成复合垫片。金属缠绕式垫片中的填充带主要以柔性石墨材料为主,又可以被称之为柔性金属缠绕垫片,应用优势在于比较柔软、密封性比较强,回弹能力比较强,密封效果比较好、吸收压力比较大,属于金属缠绕片中使用频率比较高的垫片。柔性石墨金属缠绕垫片如图 1 所示。

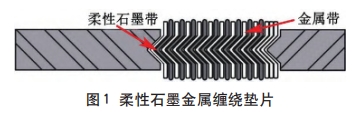

图1 柔性石墨金属缠绕垫片

  一些科研人员对石墨缠绕垫片开展了大量的研究,研究侧重点主要聚焦在垫片密封性能、工艺参数及结构的改进。密封垫片的主要性能包括力学性能(压缩性能、回弹性能、应力松弛性能) 和密封性能。陈庆等[6-8] 在研究流体莫风技术以及 V 形结构缠绕垫片时,应该先创建好力学模型,在完善好力学分析工作以后,应当使用优化试验方式,重点研究 W 形柔性石墨垫片的密封效果,寻找出会对垫片密封性能产生直接影响的因素。顾伯勤等[9] 试验分析了柔性石墨填充缠绕式垫片具备的压缩回弹能力、蠕变能力、密封能力,借助回归分析方式可以顺利获得垫片高温性能表达式。陈冉等[10] 试验分析各种垫片在不同温度下石墨缠绕垫具备的压缩回弹能力。王修慧等[11] 将石墨不锈钢金属缠绕垫片视为主要研究对象,综合运用试验以及数值模拟方式,重点分析垫片的压缩性能、回弹能力,使用垫片外缘位置zui小压应力作为主要指标,用来研究螺栓法兰的密封效果。

  参考文献:

  [6] 陈庆,赵明炬. V 形结构金属石墨缠绕垫片的性能优化研究[J]. 润滑与密封,2006 (11):136-138.

  [7] 陈庆,由立臣,赵明炬,等. V 形、W 形不锈钢柔性石墨缠绕垫片的结构研究[J]. 化工机械,2003,30(1):10-12,16.

  [8] 陈庆,蔡育国. W 形结构缠绕垫片压缩-回弹性能的研究[J]. 润滑与密封,2007,32(4):145-146,149.

  [9] 顾伯勤,陈晔. 高温螺栓法兰连接的紧密性评价方法[J]. 润滑与密封,2006 (6):39-41,44.

  [10] 陈冉,章兰珠,韩文翔,等. 柔性石墨金属缠绕垫片性能研究[C]//中国机械工程学会压力容器分会. 第十届全国压力容器学术会议论文集. 安徽:压力容器先进技术—第十届全国压力容器学术会,2021.

  [11] 王修慧,李慧芳,钱才富. 金属缠绕垫片结构参数对压缩-回弹性能的影响[J]. 计算机辅助工程,2021, 30(3):55-60,72.

  以上内容摘自网络,如侵删!

  更多柔性石墨金属缠绕垫片的信息,欢迎访问聚四氟乙烯垫片网站:奥赛罗密封,咨询电话:0311-87316999
