金属及金属复合垫片都有哪些种类?
添加:2024-4-1 9:37:50    游览:41    来源:网络

  1、金属缠绕垫片

  随着石化、电力、冶金工业的发展,缠绕垫片在中低压介质的密封上,得到了广泛的应用。缠绕垫片在蒸汽、氢气、天然气、裂解气、油品、酸、碱、盐溶液等高温的介质中,应用非常广泛。垫片密封性能,大大影响着密封所起到的效果。与此同时,对于自身压力所产生的较大波动,温度曲线所发生的临时变化,甚至紧固螺栓产生的松弛、法兰口的错位偏斜、介质自身特性产生的腐蚀、密封面自身所发生的缺陷等,都会对密封效果产生较大影响。金属缠绕垫片强度高、具有良好的弹性和恢复性、抗腐蚀性、耐高温能力等,对法兰密封面表面的粗糙度要求并不高、但是材料利用率较高、材料来源也比较广泛,性价比相对较高。

  2、金属齿形复合垫片

  金属齿形复合垫片包括一个精密的金属内芯和在金属的每个表面上都包有柔性垫片密封材料,使用时最初需提供的压紧力较低,可以承受温度和压力的剧烈波动。

  基本型齿形复合垫片:应用在安装空间较小的情况。适用于平面、凸面、凹凸面、榫槽面和凹面法兰连接。基本型齿形复合垫片如图 1 所示。

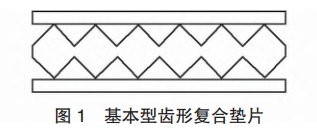

图 1 基本型齿形复合垫片

  整体外环型齿形复合垫片(图 2):适用于凸面或平面法兰。

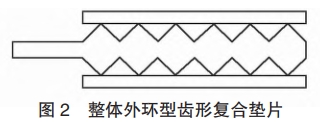

图 2 整体外环型齿形复合垫片

  金属齿形垫片(图 3):此垫片的优点在于能够以较小的螺栓载荷获得良好的密封效果,具有较好的导热特性和较高的机械强度。可用于高温、高压的工作环境,能够承受腐蚀介质的侵蚀。

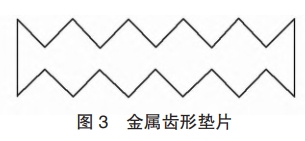

图 3 金属齿形垫片

  3、波齿复合垫片

  波齿复合垫片是由一个特殊的波齿形弹性框架金属芯和一个较软的垫片材料粘结在金属芯的每个面上,具有较好的压缩性和回弹性,可以在温度和压力剧烈波动 的情况下正常工作。

  基本型波齿复合垫片:适用于狭窄的空间,适用于平面、凸面、凹凸面、榫槽面和凹面法兰的连接。

  整体中心环型波齿复合垫片:特点是可以确保垫片在zui合适的位置,适用于凸面法兰和平面法兰。

  4、椭圆垫、八角垫垫片

  椭圆垫、八角垫统称金属环垫, 对加工工艺、加工设备与检测等有较为严格的要求,一般用于高温、高压和非金属垫片难以胜任的苛刻工况,常用于环连接 面法兰(梯形槽面法兰),密封性能稳定。八角垫一般为面接触,而椭圆垫为线接触,它们通常需要较大的螺栓预紧力。通常不建议重复使用金属环垫,因为在组装和使用过程中,垫片材料 会变硬,需要加大螺栓载荷以获得相似的密封效果,容易使法兰产生缺痕,既适用于石化加氢设备以及其他压力容器阀门、换 热器、管道法兰等,也适用于油田的采油树、采气树等设备以及电厂的燃机烧嘴等。
