碟簧的使用和加载变形情况
添加:2019-6-24 10:26:51    游览:1383    来源:

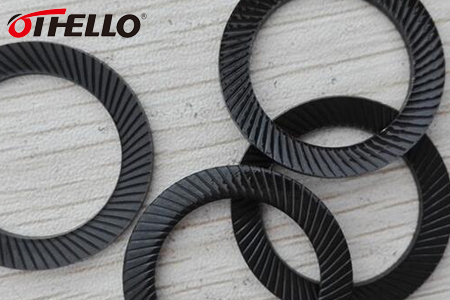

奥赛罗碟簧

  碟簧通常作为模块化组件使用。一组单片碟形弹簧按照相同方向叠合使用,称作叠合组合碟簧;反之,一组单片碟形弹簧按照不同方向交替对合使用,称作对合组合碟簧,在碟簧叠合组合的情况下,碟簧组的变形与单个弹簧相同,给定变形量时的载荷则是单个弹簧的N倍(N=碟形弹簧组内单片弹簧片数)。对合组合情况下,碟簧组变形是弹簧组内单片弹簧变形量的总和,载荷则与单片弹簧相同。对于由单片碟形弹簧或弹簧组组成的组合碟簧的变形和载荷计算,上述因素应考虑在内。

  可以通过将由不同片数碟形弹簧组成的叠合组合弹簧或不同厚度的单片碟形弹簧组合成碟形弹簧组来获得递增的载荷特性曲线,在这种情况下,弹簧组达到压平位置或极限行程后,单片弹簧或组合弹簧将不再对弹簧组的变形产生影响。

  在碟簧加载变形过程中,轴向应力很小,可忽略不计,因此其疲劳寿命切向应力影响。通常情况下,碟片上表面承受压应力,下表面承受拉应力。实际上,碟簧的计算应力与实际应力并不一致, 这是由于喷丸处理和强压处理过程中产生的残余应力所致 ,实际应力由残余应力和加载应力所组成。弹簧的动态强度主要受碟片下表面的拉应力影响,由于生产过程中产生的残余应力,碟簧的计算应力高于实际应力。
