法兰和阀门泄漏的两大原因
添加:2019-11-27 14:27:31    游览:1471    来源:奥赛罗编辑整理

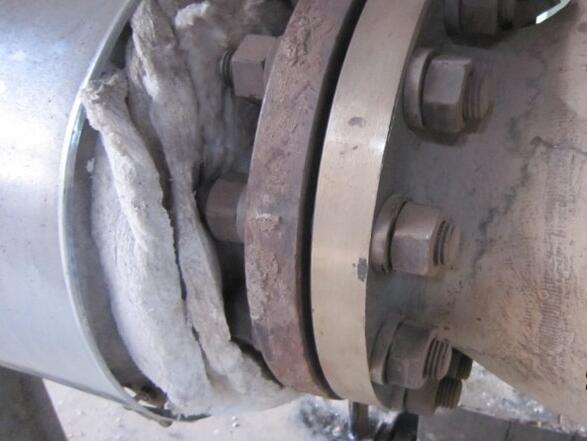

  常压车间管道法兰图

  一、法兰和阀门泄漏第一位原因:预紧力过小

  热胀冷缩:在同一机械设备上,螺栓、垫片、法兰、填料函由于材料均不同,在同样温度变化幅度下,其热胀冷缩的速度各自不同,这样在温差下,原先的预紧力就会各自减小,通过彼此的重叠,此预紧力松弛程度会成几何级放大,导致泄漏

  压力起伏:原理同上

  机械振动:原理同上

  化学腐蚀:原理同上

  填料函体积:原理同上

  二、法兰和阀门泄漏第二位原因:预紧力过大

  由于计算错误或不全面,选用预紧力过大的碟簧后,若其压力过大并超过垫片、螺栓材料本身的屈服极限后,同样导致泄漏。

  必须用预紧碟簧来补偿,其补偿力为大于最小密封所需要的预紧力,小于材料屈服极限75%

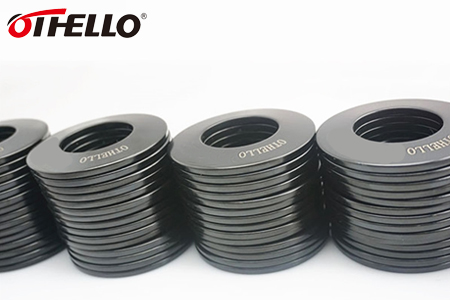

预紧碟簧

  预紧用碟簧特点

  1、厚度大

  2、扭力大、行程小

  3、选择不同材料,达到不同耐温值和防腐性

  4、尺寸相同的碟簧,由于工艺和材料不同,其弹性曲线和疲劳寿命可能完全不同

  三、现实工作中,通常出现两种错误:

  1、选择压力过小:根据螺栓预紧力物理特性,若预紧力松弛30%,则达不到密封所需的最小值,等于没有安装碟簧

  2、选择压力过大:若超过碟簧弹性屈服极限或使阀杆抱死,导致碟簧行程超过75%内锥高度导致永久变形,等于人为放大螺栓预紧松弛力,危害更大

  四、预紧碟簧运用设备范围

  1、热交换器、化学反应器、搅拌器上、大型风机、压缩机、鼓风机、泵、离心机等法兰用预紧用碟簧

  2、大型风机、压缩机、鼓风机、泵、离心机、阀门法兰、管道法兰等地脚用螺栓预紧用碟簧

  3、开启频繁、容易泄漏、马达或气动驱动、监控阀门用预紧用碟簧
