阀体法兰面泄漏原因分析
添加:2021-3-18 15:09:27    游览:150    来源:网络

  法兰连接具有很好的密封性,因而成为工业流体管道和阀门以及仪器仪表最主要的连接方式。

  法兰连接是依靠螺栓的紧固力实现法兰与密封垫片的密切配合而实现密封连接的,要保持法兰的密封连接就要确保螺栓对法兰施加足够的压力,使得两片法兰对密封垫片有足够的压紧力和摩擦力保持垫片稳定。

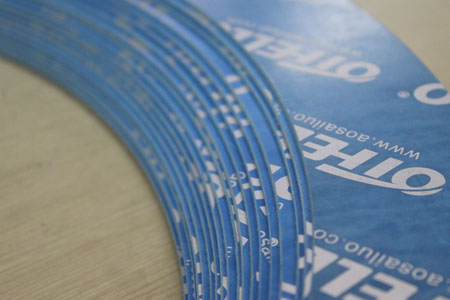

奥赛罗 聚四氟乙烯垫片

OTHELLO(奥赛罗)垫片

  因为法兰密封的这一结构特点, 所以对密封垫的质量、弹性以及螺栓的紧固压力有很大的依赖性。

  实际的检测数据表明,紧固螺栓的扭矩有 50%左右消耗在螺栓端面与法兰的摩擦上,又有 40% 的扭矩消耗在螺纹的摩擦上,作用在法兰压紧上的扭矩仅占总扭矩的 10% 。

  经过长期挤压的密封垫片会逐渐产生塑性变形,加上紧固后的法兰受到振动和各应力的影响,当系统内的压力出现较大波动时会使得法兰作用在密封垫上的压力不断减小。

  当这种压力减小到低于阀门介质的压力时就会导致法兰泄漏的发生。因为这种泄漏故障是由于法兰对密封垫片的压力减小引起的,所以理论上只要再次紧固法兰螺栓,确保法兰对密封垫片施加的压力超过阀门内流动的介质压力即可达到阻止泄漏,重新密封。

  但实际上通过单纯的紧固法兰螺栓处理法兰泄漏的成功率还是很低的,主要有以下3 个原因:

  (1) 经过长期的挤压,法兰之间的密封垫片逐渐产生了塑性变形,且密封垫的塑性变形与法兰的夹紧力有很大的关系。法兰之间的夹紧力越大密封垫的塑性变形越严重,这会导致密封垫的回弹率和压缩率大幅度下降,使得密封垫失去应有的密封作用。

  (2) 阀门安装和紧固法兰时,必然会造成管道和法兰产生相反的拉紧应力。事实上,紧固阀门法兰螺栓的过程就是不断拉紧相应的管道的过程,因为管道拉紧应力的存在导致阀门法兰的紧固更加困难,尤其是垫片长期受压失去回弹性需要缩小两片法兰之间的间隙才能弥补法兰对垫片的加紧压力,而进一步拉紧法兰又必然加大管道相反的应力,导致螺栓紧固的力只有很小的一部分转换成法兰对密封垫的压力,起到的作用也微乎其微。

  (3) 法兰渗漏必然导致流体介质内的固体颗粒残存在密封垫上一部分。这些残存的固体颗粒必然导致法兰密封面无法完全贴合而产生渗漏,甚至法兰密封面会由于泄漏介质的摩擦产生贯通伤。无论是残存的固体颗粒还是密封面的贯通伤产生的泄漏都是无法通过紧固法兰螺栓而能制止的。

  以上内容节选自网络,如有侵犯,请联系删除!
